Construction d’un mannequin de bois

Quel bois choisir pour fabriquer le mannequin de bois ? Le tronc devra être composé d’un bois dense, pour apporter une certaine masse au mannequin et permettre un meilleur travail des formes. Les bras et la jambe quand à eux peuvent être réalisés dans un bois, certes dur, mais qui sera plus facile à travailler.

Après quelques études voici les différents bois qui peuvent être utilisés :

Tronc, bras et jambe :
 Châtaignier
 Hêtre
 Pin douglas
 Tatajuba
 Iroko
 Chêne
 Frêne blanc

Support :
 Idem que précédent
 Pin

Mannequin de bois sur pied central

 Tronc d’arbre
 Poutre
 Marteau
 Ciseau à bois
 Meuleuse
 Tige filetée diamètre 16mm + rondelles + écrous
 Cartouche de colle
 Tire-fond
 Palettes
 bande de coton ou de jute
 Scie
 Perceuse
 Equerres
 Râpe à bois
 Papier abrasif
 Vis

Je suis allé dans une scierie où j’ai acheté un tronc en Pin douglas. A ma demande, l’employé a coupé une bille de longueur 1.70m. L’avantage du pin douglas est qu’il est relativement droit et pas trop dense, donc pas trop lourd, ce qui est un avantage pour le transport. Le tronc fait entre 20cm et 22cm de diamètre sans tenir compte de l’écorce.

Ensuite, j’ai poncé le tronc à l’aide d’une meuleuse :

Afin d’éviter que le bois se fende, j’ai appliqué un bouche pore type fond dur. Par sécurité j’ai mis 3 couches.

Pour faire les trous pour les bras et la jambe, j’ai utilisé un ciseau à bois + marteau. Le pin est tendre, ça se fait bien. J’ai creusé d’abord un coté puis l’autre par symétrie, ensuite j’ai égalisé les trous à l’aide d’une râpe à bois.

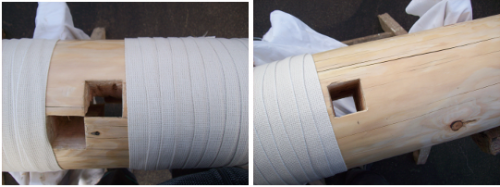

Le fond dur étant un produit chimique, j’ai mis des bandes de coton aux endroits des frappes.

Ci-dessous les côtes du corps du mannequin :

a = 5 cm / b = 6.5cm / A= 58cm / B = 102.5cm / C = 130 cm / D = 170cm

Pour réaliser les membres, j’ai récupéré une vieille poutre en bois très dense.

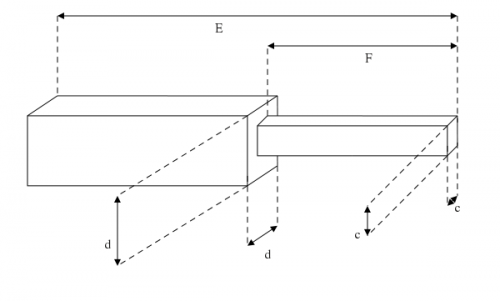

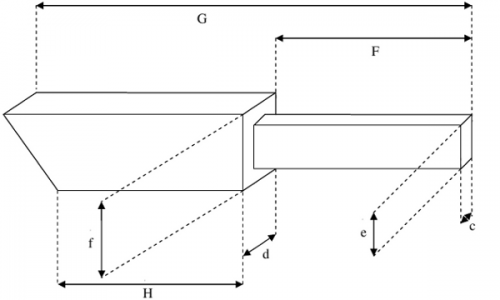

J’ai découpé les membres avec une scie à main selon les côtes ci-dessous : Bras niveau Moyen  Bras niveau haut  Jambe 1er partie Jambe 2ème partie

c = 4 cm / d = 6 cm / e = 5.5 cm / f = 8.5 cm / E = 64 cm / F = 32 cm / G = 52 cm / H =15,5 cm / I = 64,50 cm / J = 59 cm

Une fois les membres découpés, j’ai fait des ajustements en ponçant.

Ensuite, j’ai poncé les bras ainsi que les deux parties de la jambe avec la meuleuse, afin de leur donner l’arrondi nécessaire à la pratique. Il restait des clous dans la poutre, ils sont aussi passés au ponçage.

J’ai collé les deux parties de la jambe à l’aide d’une colle SIKAFLEX en cartouche. Quand la colle fut sèche, j’ai percé un trou traversant les deux parties, j’y ai inséré un tirefond et j’ai recouvert de pâte à bois. Ce n’est pas chouette mais ça tient bien. Enfin, j’ai de nouveau poncé la jambe assemblée afin de donner une continuité à l’arrondi.

Avec les chutes du découpage de la poutre, j’ai taillé les goupilles allant à l’arrière des membres afin de les maintenir lors des saisies.

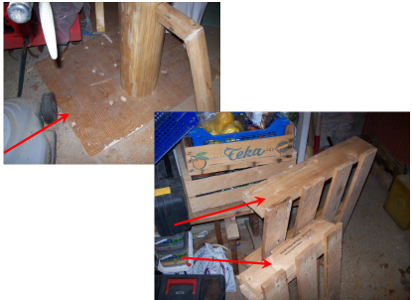

J’ai pu trouver une palette qui avait une planche de contreplaqué de 75 cm par 100 cm que j’ai récupéré. J’ai récupéré également quatre traverses de palette, que j’ai découpé : dimensions : 40 cm * 8.5 cm * 3 cm et 60cm * 8.5 cm * 3.5 cm

J’ai fixé des équerres aux traverses et je les ai percés à une hauteur respective de 28.5 cm et de 46 cm. Puis, j’ai percé le mannequin de part en part aux mêmes niveaux.

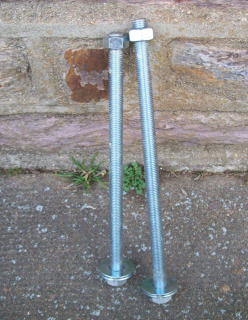

Pour Maintenir le mannequin, j’ai inséré 2 tiges filetées de diamètre 16mm que je serre avec des écrous + rondelles.

Enfin, j’ai découpé la planche servant de support pour ne pas être gêné lors des déplacements.

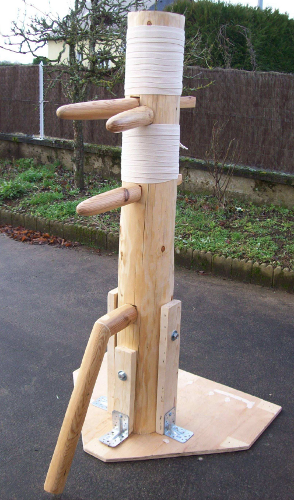

Résultat final :

Conseils : Lors des découpes, prévoyez plus large, vous ajusterez par la suite en ponçant.

Pour donner de la densité au mannequin, on peut l’alourdir en posant un sac de sable ou autre à l’arrière de la planche.

Améliorations : Je pense renforcer les équerres dans le futur, car c’est là que se concentrent les efforts.

Bon courage et bonne pratique !!

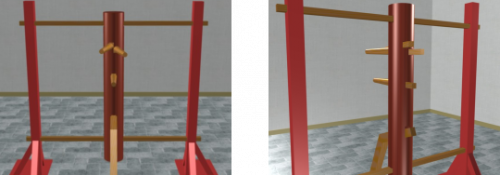

Mannequin de bois sur traverses

 Matériel nécessaire
 Première étape : Le choix du bois
 Deuxième étape : Façonnage des bras du mannequin de bois
 Troisième étape : Façonnage du tronc du mannequin
 Quatrième étape : La jambe du mannequin
 Cinquième étape : Le support
 Manque de courage ?
 Besoin de plus d’information ?

Outre l’achat du bois, la construction d’un mannequin de bois requiert un bon nombre d’équipements ce qui peut avoir un certain coût si vous n’êtes pas déjà équipé. Voici la liste du matériel que j’ai utilisé :
 Scie circulaire
 Scie à bois manuelle
 Rabot électrique
 Colle à bois*
 Serre-joints*
 Perceuse
 Mèche à bois de plus ou moins 25 mm
 Support de perçage orientable
 Ciseau à bois
 Marteau
 Limes à bois

* Afin de réaliser un lamellé collé pour le corps du mannequin de bois.

Commencer par réaliser les bras du mannequin de bois facilite ensuite le perçage des trous dans le corps du mannequin (surtout pour les trous du haut qui doivent respecter un angle précis). En effet, en insérant un des bras lors de la réalisation de ces trous, il est plus facile de se rendre compte quelle section de bois il faut encore enlever au ciseau à bois et de vérifier que les bords opposés des trous sont bien alignés. Cela permettra d’avoir un jeu correct et suffisant des bras dans les mortaises.

Les deux types de bras à réaliser
Bras de type A :

Bras de type B :

Les bras de type B (bras supérieurs du mannequin) sont désaxés pour faire en sorte qu’ils arrivent à la même hauteur : Si vous ne faites pas ce choix et voulez que le bras gauche soit plus haut que le bras droit, il suffira de tailler 3 bras de type A.

Pour le bras ou les bras de type A, il faudra une pièce de bois de 6,5 x 6,5 x 60 cm. Pour les deux bras de type B, il faudra deux morceaux de bois de 7 x 6,5 x 60 cm.

Etape A
Il est préférable de commencer par tailler la partie du bras qui sera insérée dans le mannequin. Cela consiste à tailler un carré de 4 cm x 4 cm sur une longueur de 30 cm. En commençant par cette partie, il sera plus facile, ensuite, de serrer le bras dans un étau, puisque la pièce sera carrée, pour tailler la deuxième moitié du bras de forme conique.

Il faut réaliser 4 coupes rectilignes, une scie circulaire ou une scie sauteuse fera l’affaire. J’ai ensuite fini la coupe avec une scie à main.

Etape B
La seconde étape consiste à réaliser la partie conique du bras. Il faut tout d’abord réaliser 4 coupes, encore une fois, scie circulaire ou scie sauteuse seront utiles. Ce qui est difficile ici c’est de placer et fixer correctement le guide pour la coupe.

Il reste alors à arrondir tout cela pour obtenir une belle forme conique. J’ai utilisé ici un rabot électrique, différentes limes, et pour finir, du papier de verre.

Remarque : En vous adressant à un menuisier équipé d’un tour à bois, vous obtiendrez une forme conique beaucoup plus régulière.

Pièce de bois initiale
Pour le tronc il existe deux possibilités, soit utiliser un bloc de bois entier, soit réaliser un lamellé collé de planches ou de poutres. Dans les deux cas, il faudra obtenir un bloc de bois rectangulaire, les dimensions à obtenir sont 20 x 20 x 150 cm. Pour obtenir un fût de bois de 20 x 20 x 150 cm, renseignez vous auprès des scieries proches de chez vous.

Pour ma part, ayant récupéré des poutres en châtaignier, j’ai réalisé un collage de 4 poutres en utilisant le motif de collage suivant :

Une colle à bois vinylique donne à cette assemblage beaucoup de résistance, je pensais au départ mettre des chevilles pour solidifier l’ensemble, mais cela n’a pas été nécessaire. L’intérêt de ce motif de collage est qu’il permet d’avoir un bloc de bois creux ce qui fait gagner un temps considérable lors du perçage des trous. Avec un bois suffisamment dense, cela ne pénalise pas la masse qu’a le mannequin de bois. Mon mannequin de bois ne semble pas creux à première vue car j’ai également collé des morceaux de bois au centre à chaque extrémité.

Cette astuce facilite beaucoup le travail (vous vous apercevrez que plus l’on se rapproche du centre, plus le travail au ciseau à bois devient difficile) et pour avoir testé plusieurs mannequin du commerce je peux dire que mon mannequin reste l’un des plus lourds, même en étant creux !

Réalisation des mortaises
Les mesures que j’ai utilisées sont les suivantes :

J’ai réalisé les mortaises en perçant tout d’abord quatre trous avec une mèche à bois de 25 mm de chaque coté du mannequin, puis en finissant au ciseau à bois. Un support de perceuse orientable m’a permis de percer en respectant l’angle adéquate. (Sans support de perceuse orientable, une autre solution consiste à utiliser une rampe avec le bon angle pour le ciseau à bois)

Les trous à 90° ne posent pas trop de problème, cependant pour les trous des bras du haut et de la jambe c’est une autre histoire. Un petit calcul d’arc-tangente vous donnera l’angle adéquate. J’ai commencé par percer l’emplacement du bras central, il s’agit de percer à angle droit, cela permet de se faire la main avec le matériel et de trouver la technique adéquate.

Alignement des mortaises pour les bras supérieurs du mannequin
Ces mortaises sont les plus difficiles à réaliser, la bonne nouvelle, c’est que une fois ces mortaises faites, le reste semble beaucoup plus facile ;). Les bras doivent respecter un angle assez précis, le mook jong sert avant tout à travailler les déplacements et la précision des techniques, il est donc important de respecter l’angle entre les deux bras supérieurs :

Les trous sont réalisés de manière symétriques et se joignent au centre du tronc du mannequin de bois. Le fait d’avoir une pièce carrée facilite la prise de mesure. Lorsque vous utiliserez un support de perceuse ou un guide pour le ciseau à bois, l’angle à suivre est de 14° (arc-tangente de 5/20).

Détail de la mortaise pour la jambe
Le trou à réaliser pour la jambe est aussi assez spécifique. Il fait une largeur de 5 cm et une hauteur de 8 cm. Si on regarde le mannequin de coté, les trous sont alignés de la façon suivante :

Lorsque vous utiliserez un support de perceuse ou un guide pour le ciseau à bois, l’angle à suivre est de 21.8° (arc-tangente de 8/20).

Arrondir le tronc
Avoir un tronc carré a été bien pratique pour réaliser les différentes mortaises, mais maintenant il va falloir arrondir tout cela ! Vous pouvez emmener le tronc chez un menuisier qui pourra réaliser cette tâche avec un tour à bois, d’après ce que j’ai vu, il vous en coûtera de 80 à 100 €. Sinon, une scie circulaire sera utile pour façonner tout d’abord le tronc carré en octogone. Ensuite un rabot électrique permettra d’arrondir les arrêtes. Et pour finir un peu de ponçage au papier de verre. Cela se fait assez bien. (J’avais fait une première tentative avec un tronc ayant la forme d’un carré arrondi, mais ce n’était pas l’idéal et j’ai fini par arrondir complètement le tronc de mon mannequin de bois)

La construction se passe bien ? Allez courage, il ne faut plus que quelques heures pour finir votre mannequin de bois.

Pour la fabrication de la jambe du mook jong, il vous faudra une pièce de bois de 110 x 6,5 x 8 cm.

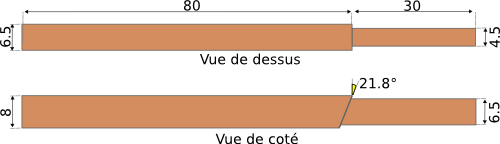

J’ai commencé par façonner la partie de la jambe qui rentre dans le tronc du mannequin de bois. Pour cela il faut couper la pièce de bois en 4,5 x 6,5 sur une longueur d’environ 30 cm. La spécificité ici c’est que pour suivre l’angle que vous avez réalisé pour la mortaise de la jambe il faut tailler avec un angle de 21,8°, ainsi la jambe s’adaptera parfaitement sur le tronc du mannequin. Une fois cette étape terminée vous devriez obtenir cela :

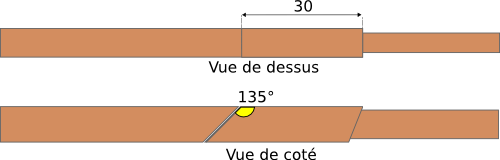

La jambe suit un angle de 135°. L’étape suivante consiste donc couper la pièce de bois en suivant cet angle. Prendre une longueur d’environ 30 cm pour la partie supérieure de la jambe :

La pièce de bois qui vous reste, d’une longueur d’environ 50 cm et coupée à 135° servira à réaliser la partie inférieure de la jambe. Pour terminer la fabrication de la jambe du mook jong, j’ai réalisé un collage renforcé par un vissage. Voici en détail les étapes à suivre :

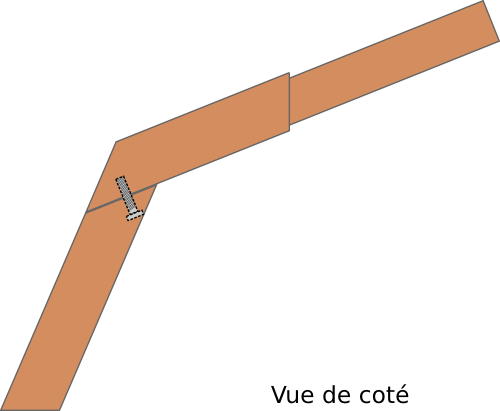

Pour l’assemblage, j’ai utilisé une vis à bois à tête hexagonale M8 x 60. Pour faire en sorte que la tête de la vis ne ressorte pas du bois, il faut percer la partie inférieur de la jambe, sur une profondeur de quelques millimètres avec un diamètre permettant d’insérer la tête de la vis et une clé à pipe qui permettra de la visser.

J’ai ensuite percé de part en part la partie inférieur de la jambe du diamètre de la vis, soit 8 mm, pour que la vis traverse librement.

Ensuite j’ai positionné les deux pièces de bois dans leur position définitive, en les mettant à plat sur une table. Je vous conseille de raboter légèrement les 2 surfaces en contact pour avoir une meilleure résistance du collage et un meilleur fini. Le foret de 8 permet de pointer le centre du trou dans la partie supérieure de la jambe pour s’assurer que les deux trous seront bien centrés. Ensuite j’ai percé cette partie supérieure de la jambe avec un foret de 6 mm, tout en gardant positionnés les deux pièces afin de s’assurer que les deux perçages soit alignés.

Pour finir, il faut mettre la colle à bois sur les deux cotés à assembler, les mettre en place et les visser.

Une fois que vous aurez réalisé le support de votre de mannequin et donc déterminé la hauteur finale, vous pourrez couper la partie inférieure de la jambe à la bonne dimension. Au final vous obtiendrez ce résultat :

Pour la finition, j’ai passé le rabot électrique sur les bords.

Pour obtenir un arrondi impeccable sur les bords, j’ai passé un coup de défonceuse avec une fraise quart de rond de diamètre 20 mm.

Les traverses

Les traverses sont les éléments les plus simples à fabriquer ! Il s’agit de deux pièces de bois de 4 x 5.5 x 180 cm. Cet élément supporte le poids du mannequin et devra absorber le choc des frappes, il faut donc choisir un bois dur. Pour ma part, j’ai retenu le châtaignier, pour conserver le même bois que pour le tronc et obtenir une meilleur esthétique. Je vous conseille d’utiliser du hêtre, un bois bon marché que vous trouverez facilement dans une scierie et qui possède une résistance suffisante.

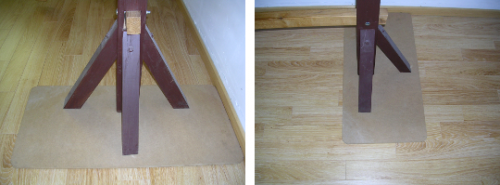

Les pieds

Pour réaliser les pieds, j’ai utiliser les matériaux suivants :
 2 poteaux en pin de 9 x 9 x 180 cm
 1 pièce de châtaignier de 6 x 6 x 200 cm
 2 planches de chêne de 40 x 70 x 2 cm
 6 vis à bois à tête hexagonale M8 x 60

J’ai coupé dans la pièce de bois de 6x6x200, les 6 pieds du poteau à 30° et 60°.

Pour la longueur j’ai fait en sorte que les pieds arrivent au ras des 2 mortaises par lesquels passe la traverse basse.

Je vous donne une indication pour déterminer la hauteur du mook jong et donc de la traverse basse. Le critère est le suivant : lorsque vous vous tenez debout face au mannequin il faut que les bras supérieurs arrivent au niveau de votre aisselle.

Comme il est plus facile d’enlever la matière que d’en rajouter, je vous conseille de prendre cette méthode de repère pour calculer la position des mortaises dans les poteaux. Vous pourrez toujours descendre le mannequin de quelques centimètres en coupant par la suite le bas du poteau et les pieds.

L’idéal serait d’essayer plusieurs mannequins de bois, vous pourrez alors déterminer quelle hauteur vous convient le mieux.

J’ai ensuite percé de part en part chaque pied du diamètre de la vis, soit 8 mm, pour que la vis traverse librement. Pour éviter que le poteau n’éclate en vissant la vis, je l’ai percé à 6 mm : J’ai positionné chaque pied sur le poteau en pin en m’aidant de la planche pour vérifier l’alignement, puis j’ai percé le poteau avec un foret de 6 mm, tout en gardant positionnés les deux pièces afin de s’assurer que les deux perçages soit dans le même alignement.

Pour fixer les planches sous les supports, j’ai également réaliser un pré percage. J’ai ensuite mis une vis sous chaque pied et sous le poteau.

Voici le résultat :

Pas envie de se mettre au bricolage ? Je vous donne l’adresse d’une association qui commercialise des mannequins de bois :
 Association WCKFT

N’hésitez pas à me contacter par e-mail, j’essayerai de répondre à vos questions dans la mesure du possible.

Je vous indique également le lien d’un autre tutoriel pour la fabrication du mook jong : http://wiki.kwoon.info/index.php/Tuto_MookJong
